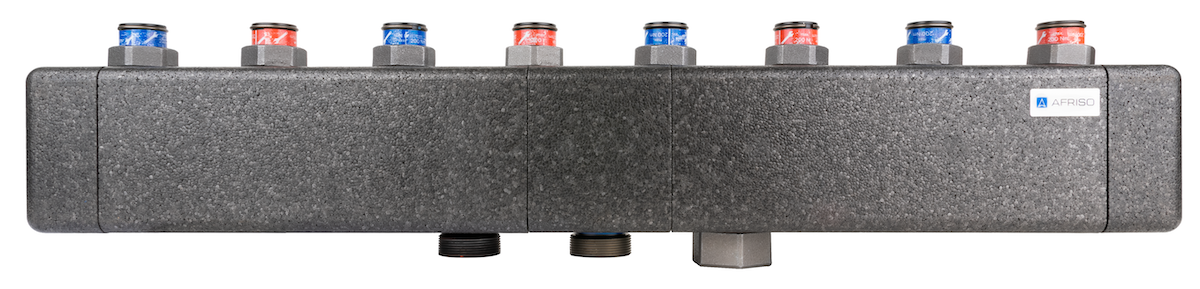

Коллекторы KSV оснащены двумя патрубками (подающий и обратный) со стороны источника тепла и несколькими парами патрубков со стороны системы (для присоединения от 2 до 5 насосных групп). Межосевые расстояния и размер соединений подходят для насосных групп PrimoTherm Vario, K DN25 и K DN32. Коллектор может быть дополнен отдельной гидрострелкой HW 160 кВт, устанавливаемой между ним и источником тепла. В комплект входит набор прокладок. Коллектор имеет термическую изоляцию.
Элементы доставки:
- Настенные монтажные кронштейны.
- Монтажные штифты.
- Прокладки для присоединения отопительных контуров.
- Заглушка для отключения одного из подающих соединений со стороны источника тепла/холода.
Технические характеристики:
- Максимальная температура теплоносителя: 110°C
- Максимальное давление: 6 бар
- Межосевое расстояние со стороны системы (насосных групп): 125 мм
- Межосевое расстояние со стороны источника тепла: 125 мм
- Соединения со стороны системы: 4х ВРП 1½"
- Соединения со стороны источника тепла: 3х НРП 2"
- Расход: 7 м³/ч
- Мощность: 160 кВт (ΔT = 20K)
