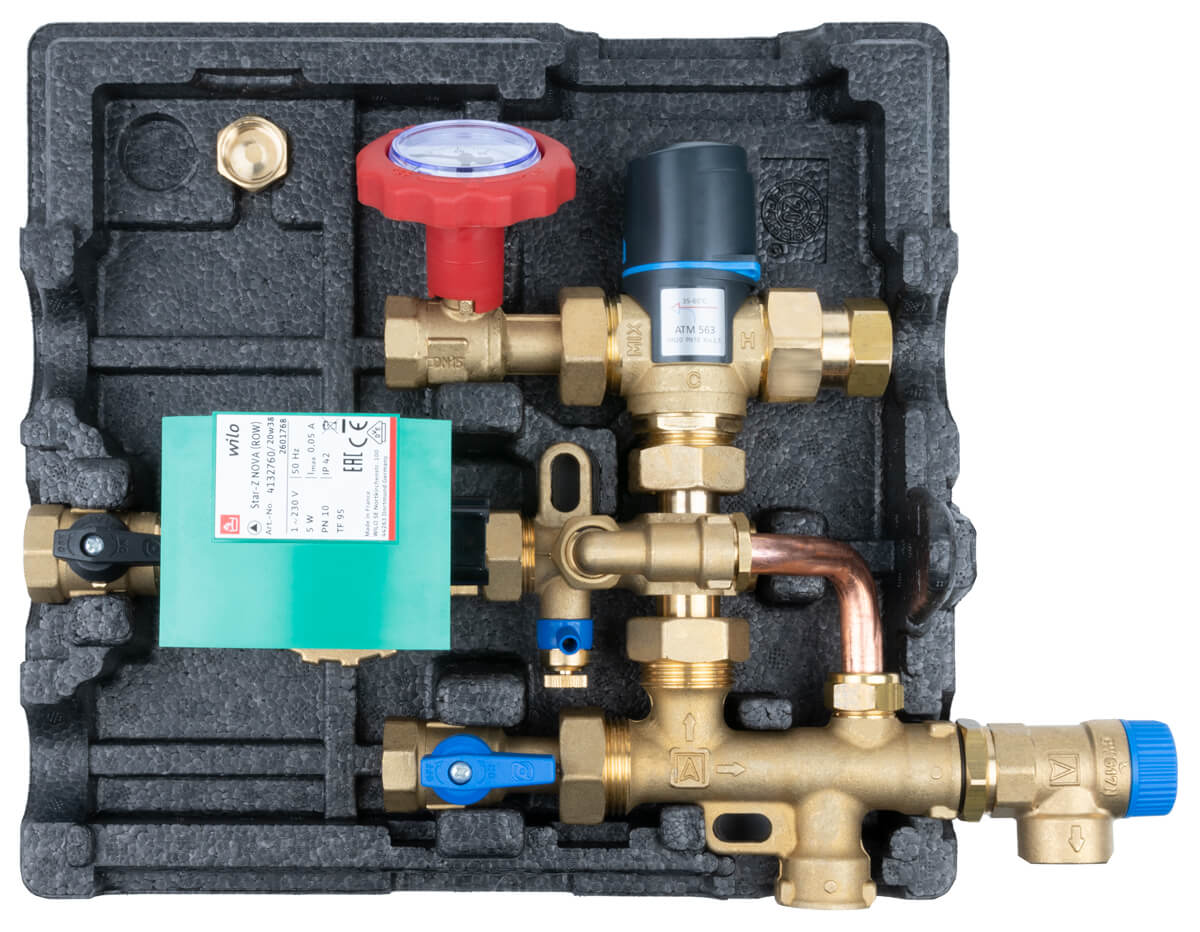

Группа WZS разработана для быстрого и удобного подключения емкости для горячей воды к системе ГВС с циркуляцией. WZS предназначены для систем с традиционными источниками тепла (твердотопливные котлы, теплообменники) и с возобновляемыми источниками энергии (солнечные системы). Компактнaя, испытанная на герметичность в горячем состоянии насосная группа циркуляции воды, состоящая из термостатического смесительного клапана с функцией защиты от ожогов, циркуляционного насоса, перепускно‑развоздушного клапана, предохранительного клапана, отсечных клапанов и дополнительных компонентов.
При использовании WZS 100 линия рециркуляции имеет прямое подключение ко входу холодной воды смесительного клапана. В зависимости от ситуации происходит смешивание холодной воды и линии рециркуляции. Во втором шаге термостатический смесительный клапан использует нужную часть горячей воды из емкости для приготовления желаемой температуры подающей линии. Остаток воды с линии рециркуляции направляется к патрубку емкости предназначенному подключению холодной воды. Конструкция устройства позволяет оптимально распределять температуру, давление и гидравлические потери, обеспечивая комфорт пользователям в компактном размере и с минимальным потреблением тепла.
Технические характеристики:
- Kvs – 2,5 м³/ч
- Pmax – 10 бар
- Tmax – 90°C
- Насос – Wilo‑Star‑Z NOVA
- Диапазон регулирования температуры – 35÷60°C
- Соединения – 5 × ВР ¾’’
- Предохранительный клапан - 6 бар
