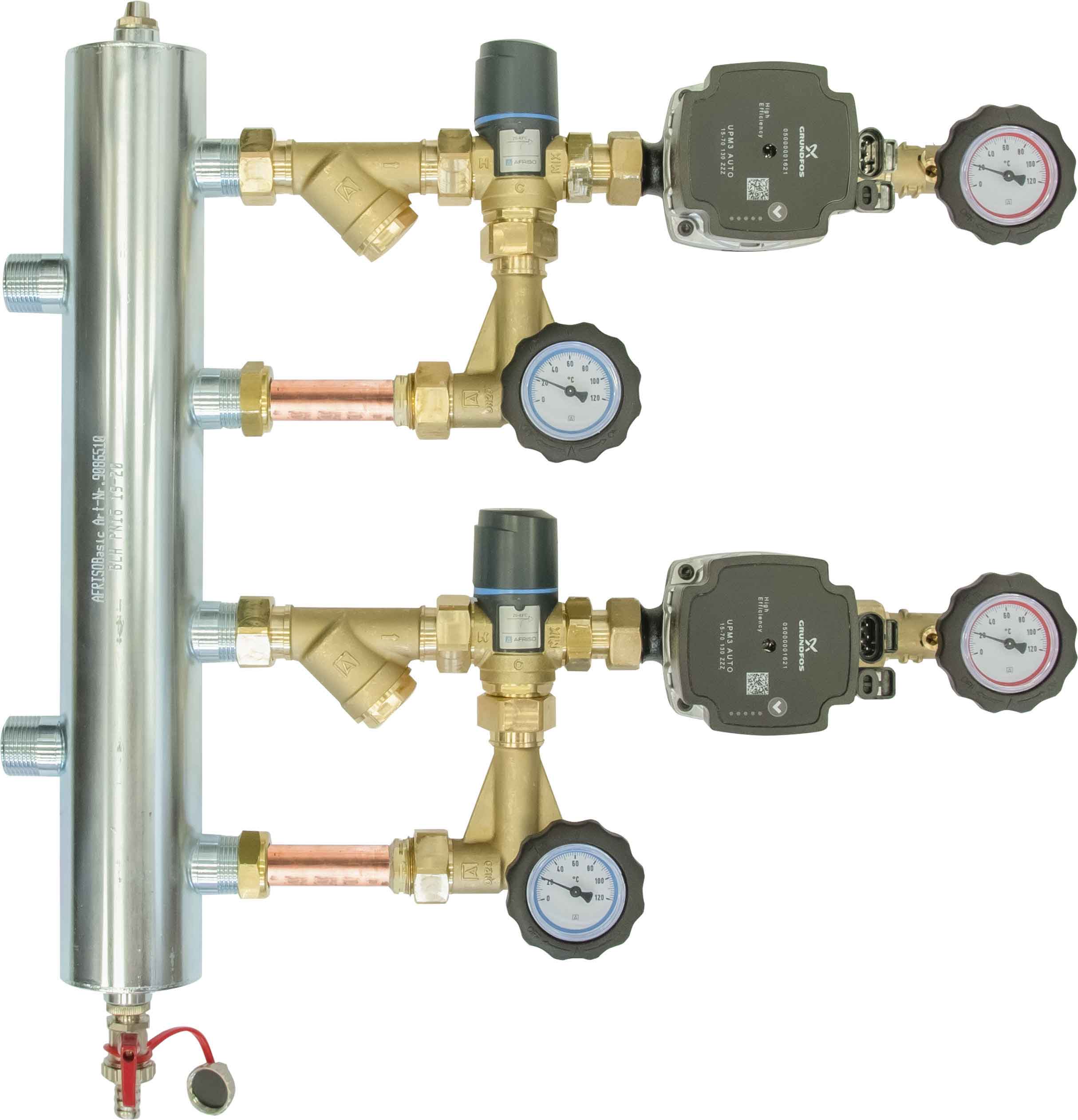

Насосные наборы с гидрострелкой BPS предназначены для подключения источника тепла к двум контурам отопительной системы, которые должны использовать разные температуры теплоносителя. К ним возможно подключить контур радиаторного отопления, контур теплого пола или контур загрузки бака ГВС. Гидрострелка обеспечивает разделение контуров источника и потребителей тепла.
Гидрострелку возможно устанавливать вертикально или горизонтально. К гидрострелке подключены: контур прямой подачи, контур с термостатическим смесительным клапаном ATM (20÷43°C) или контур с поворотным смесительным клапаном ARV, а также ручной воздухоотводчик и кран для наполнения и слива.
В составе контуров находятся, кроме управляющих клапанов:
- насосы Grundfos UPM3 Auto,
- краны, обратные клапаны, фильтры и термометры.
Технические характеристики:
- Подключение к источнику тепла – НРП 1”
- Подключение к отопительной системе – ВР 3/4”
- Расход через гидрострелку – 4 м³/ч
- Pmax – 6 бар
- Tmax – 90°C
- Содержание гликоля – макс. 50%
- Термометры – Ø 40, 0-100°С
- Насосы – Grundfos UPM3 Auto 15-70/130 мм
